14-10-2010, 19:31
(Questo messaggio è stato modificato l'ultima volta il: 21-11-2017, 18:37 da Pondera.)

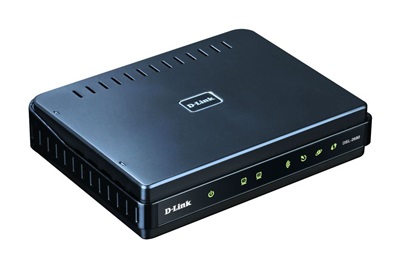

D-Link DSL-2680
![[Immagine: DSL2680.jpg?w=400]](http://www.dlink.com/-/media/product-pages/DSL/2680/DSL2680.jpg?w=400)
![[Immagine: dlink-wirelessn-logo-n150-sm.jpg]](http://g-ecx.images-amazon.com/images/G/01/electronics/d-link/dlink-wirelessn-logo-n150-sm.jpg)
![[Immagine: WiFicertified.png?h=90&w=160]](http://www.dlink.com/-/media/Images/Logos/WiFicertified.png?h=90&w=160)
![[Immagine: wifi_protected_setup.png?h=90&w=160]](http://www.dlink.com/-/media/Images/Logos/wifi_protected_setup.png?h=90&w=160)
![[Immagine: windows_7.png?h=90&w=160]](http://www.dlink.com/-/media/Images/Logos/windows_7.png?h=90&w=160)
Descrizione (fonte scheda tecnica)
Internet ad alta velocità
Il router modem ADSL2+ Wireless N 150 è un dispositivo remoto ad alte prestazioni versatile per casa e piccoli uffici. Con integrati il supporto ADSL2+ con velocità di scaricamento fino a 24 Mbps, protezione firewall, Qualità del Servizio (Quality of Service - QoS), LAN wireless 802.11n e switch Ethernet a 2 porte questo router fornisce tutte le funzioni di cui necessitano una casa o un piccolo ufficio per stabilire un collegamento remoto sicuro ad alta velocità col mondo esterno.
Massima connessione senza fili
Il DSL-2680 fornisce velocità di collegamento senza fili più rapide rispetto allo standard 802.11g, fino a 150 Mbps. Massimizzate le prestazioni senza fili e restate connessi da praticamente ovunque in casa e in ufficio. Supporta i metodi di crittografia dati WEP e WPA/WPA2 per la sicurezza flessibile dell'accesso utente. È retro compatibile con le apparecchiature senza fili 802.11b e 802.11g esistenti, assicurando la compatibilità con una vasta gamma di dispositivi senza fili.
Suite di sicurezza completa
Le caratteristiche di sicurezza prevengono l'accesso non autorizzato alla rete domestica e aziendale provenienti da dispositivi senza fili o da Internet. Il DSL-2680 fornisce protezione tipo schermi anti intrusione (firewall), come l'Ispezione di Stato dei Pacchetti (Stateful Packet Inspection - SPI) e l'annotazione degli attacchi da pirati informatici (hacker). L'Ispezione di Stato dei Pacchetti (Stateful Packet Inspection - SPI) analizza il contenuto dei pacchetti in arrivo prima che siano autorizzati ad entrare, mentre l'annotazione dei pirati informatici (hacker) aiuta a proteggere la vostra rete dagli attacchi Negazione del Servizio (Denial of Service - DoS). Per la Qualità del Servizio (Quality of Service - QoS), il router supporta le code di priorità per abilitare un gruppo di utenti domestici o aziendali a sperimentare il vantaggio di una connessione di rete liscia senza preoccuparsi di congestione del traffico.
Specifiche tecniche (fonte scheda tecnica)
DEVICE INTERFACES
• RJ-11 ADSL port
• RJ-45 10/100BASE-TX Ethernet ports with auto MDI/MDIX
• Built-in Wireless N 150
• Factory reset button
• WPS button
• Power on/off switch
WIRELESS LAN
• 802.11b/g standards, Wireless N 150
• Optional 802.11n capabilities
• Up to 150 Mbps throughput
• Frequency range: 2.4 GHz to 2.484 GHz
• Antenna: Built-in Diversity, Non-Detachable Antenna
• 64/128 bits WEP data encryption
• WPA/WPA2 (Wi-Fi Protected Access) security
• Multiple SSID
• 802.11e Wireless QoS (WMM/WME)
• MAC address-based access control
WIRELESS TRANSMISSION POWER2
• 802.11n: 13.5 ~ 16.5 dBm
• 802.11g: 13.5 ~ 16.5 dBm
• 802.11b: 16.5 ~ 18.5 dBm
ADSL STANDARDS
• ADSL standards: Multi-mode, ANSI T1.413 Issue 2, ITU G.992.1 (G.dmt) Annex A, ITU G.992.2 (G.lite) Annex A, ITU G.994.1 (G.hs)
• ADSL2 standards: ITU G.992.3 (G.dmt.bis) Annex A/L/M, ITU G.992.4 (G.lite.bis) Annex A
• ADSL2+ standards: ITU G.992.5 Annex A/L/M
ADSL DATA RATES
• G.dmt: 8 Mbps downstream, 832 Kbps upstream
• G.lite: 1.5 Mbps downstream, 512 Kbps upstream
• ADSL2: 12 Mbps downstream, 1 Mbps upstream
• ADSL2+: 24 Mbps downstream, 1 Mbps upstream
ATM & PPP PROTOCOLS
• ATM Forum UNI3.1/4.0 PVC (up to 8PVCs)
• ATM Adaptation Layer Type 5 (AAL5)
• ATM QoS (Traffic Shaping)
• Bridged or routed Ethernet encapsulation
• VC and LLC based multiplexing
• PPP over Ethernet (PPPoE)
• PPP over ATM (RFC 2364)
• ITU-T I.610 OAM F4/F5
ROUTER FEATURES
• NAT
• DHCP server/client/relay
• Static Routing, RIP v.1, v.2
• Universal Plug and Play (UPnP) Compliant
• Dynamic Domain Name System (DDNS)
• Virtual Server
• DNS proxy and IGMP proxy
FIREWALL
• Built-in NAT firewall
• Stateful Packet Inspection (SPI)
• DoS attacks prevention
• Packet filtering (IP/ICMP/TCP/UDP)
• Intrusion Detection System (IDS)
• DMZ
VIRTUAL PRIVATE NETWORK (VPN)
• Multiple PPTP/IPSec/L2TP pass-through
DEVICE CONFIGURATION/MANAGEMENT
• Web-based GUI for configuration, firmware upgrade
• Code lock to prevent improper firmware upgrade
• Telnet
• Syslog monitoring
• Pass DSL Forum TR-067 Performance Criteria
• WPS
QUALITY OF SERVICE
• LAN to WAN traffic prioritization/Classification
• 802.1p (0 to 7) traffic prioritization
• Traffic Shaping
POWER INPUT
• Through 12 V DC 0.5 A external power adapter
DIAGNOSTIC LEDS
• Power
• LAN (1 to 2)
• WLAN
• DSL
• Internet
• WPS
DIMENSIONS (L X W X H)
• 147.5 x 113 x 32 mm
OPERATING TEMPERATURE
• 0˚ to 40˚ C (32˚ to 104˚ F)
STORAGE TEMPERATURE
• -20˚ to 65˚ C (-4˚ to 149˚ F)
OPERATING HUMIDITY
• 5% to 95% non-condensing
CERTIFICATIONS
• CE
Documentazione
Scheda tecnica: edizione 01 aprile 2010 (inglese), edizione 02 settembre 2012 (inglese)
Guida installazione rapida - ver. 1.00(E) 17/06/2010 (multilingua - italiano incluso)
Manuale utente - ver. 1.0: EU (inglese), EU (francese)
![[Immagine: 1019189549.jpg?noimage=logo]](http://content.etilize.com/images/300/1019189549.jpg?noimage=logo)
Indicatori LED
Power (Alimentazione): Verde Fisso (Pronto); Rosso Fisso (Non Pronto)
LAN: Verde Fisso (Connesso); Verde Lampeggiante (Attività)
WLAN: Verde Lampeggiante (Connesso)
DSL: Verde Fisso (DSL sincronizzata); Verde Lampeggiante (DSL in allineamento)
Internet: Verde Fisso (Connesso/IP WAN disponibile); Rosso Fisso (Disconnesso/IP WAN non disponibile)
WPS: Verde Lampeggiante (Tentativo di connessione); Spie Spente (Disconnesso)
![[Immagine: er_photo_143578.jpg?itok=Q_1Z0Cza]](http://cdn1.expertreviews.co.uk/sites/expertreviews/files/styles/insert_main_image/public/images/dir_287/er_photo_143578.jpg?itok=Q_1Z0Cza)
Uso del pulsante REIMPOSTAZIONE (RESET) sul pannello posteriore
Per reimpostare manualmente, azzerando i parametri di configurazione con i valori di fabbrica, accendere il dispositivo e attendere 1 minuto circa, o finché il LED POWER non cambia di stato, da ROSSO a VERDE. Premere il pulsante RESET, sempre con l'alimentazione collegata, da 6 a 8 secondi circa, o finché il LED POWER non cambia di stato, da VERDE a ROSSO. Rilasciare il pulsante e attendere 1 minuto circa, o finché il LED POWER non cambia di stato, da ROSSO a VERDE.
N.B.: Il DSL-2680 sembra avere una modalità di recupero (Recovery Mode) attivabile dal pulsante RESET ma non ne conosciamo ancora l'IP di accesso!
Pulsante WPS
Utilizzare il pulsante WPS che si trova sul lato destro del router per la connessione con i client wireless protetti con il sistema di cifratura WPA (Wi-Fi Protected Access) che supportano la funzione WPS (Wi-Fi Protected Setup).
Software
DSL-2680_dcc_revA_1-00_eu_eu_20100813.zip | DSL-2680_sw_reva_DCCUtility20b05_Win_multi.zip
Comandi Telnet DSL-2680 (TrendChip/Ralink)
Comandi principali
Codice:
Copyright (c) 2001 - 2006 D-Link C
D-Link> ?
Valid commands are:
sys exit ether wan
etherdbg tcephydbg ip bridge
dot1q pktqos show set
lan
D-Link> sys
adjtime countrycode edit feature
hostname log resetlog stdio
time syslog version view
wdog romreset upnp atsh
diag routeip bridge save
display password default adminname
modelcheck defaultTCrestorepswauthen hangdbg
ledtr68 pppnamelock defaultpwdcheck languagechange
bkrom atshw remotemgropen sptromsize
compileid dhcpprobe dhcpfor2ndusr timeserver
etherportnummasketherportreversesocket filter
ddns cpu snmp
D-Link> etherdbg
miir miiw esdTest
D-Link> dot1q
active pvid vlan disp
D-Link> lan
index active ipaddr rip
multicast filter display dhcp
clear save
D-Link> tcephydbg
ver miir miiw config
speed psm mask tx_psm_mode
psmThreshold wakeUpTime emiir emiiw
stoprxclk macreg reset swpatch
regcheck loopback send sendrandom
ping pingechocnt dispflag chkval
forcelink errmonitor errover
D-Link> pktqos
active set disp status
clear
D-Link> ether
config driver portreverse
D-Link> ip
address alias arp dhcp
dhcpoption dhcpsvrfilter dns httpd
icmp ifconfig ping route
status udp rip tcp
dhcpautocalc igmp igmpsnoop
D-Link> show
wan lan cpe community
channel all
D-Link> wan
atm node hwsar tdebug
adsl tsarm
D-Link> bridge
D-Link> set
cpe lan community baudrate
reboot
D-Link> exit
Connessione all'host perduta.
C:\>wan sottocomandi
Codice:
D-Link> wan
atm node hwsar tdebug
adsl tsarm
D-Link> wan atm
test mpoasendloop oam vcpool
D-Link> wan adsl
chandata close coding defbitmap
linedata open opencmd opmode
perfdata reset status version
vendorid utopia nearituid farituid
cellcnt display rateadap dumpcondition
sampletime noisegt noisemargin persisttime
timeinterval defectcheck txgain targetnoise
txfilter setrvid txtones snroffset
errorsecond diag watchdog fwversion
uptime dumprate annex
D-Link> wan node
index clear save ispname
enable disable encap display
mux vpi vci qos
pcr scr mbs cdvt
wanip remoteip bridge routeip
nat rip multicast callsch
service nailedup filter ppp
mtu default_r
D-Link> wan tsarm
reset atminit debug tstbr
irqm queinfo ackdrop txprqmax
txbufmax tslr rate qos_wrrbase
dma_wrr dma_wrr_set mfs hw_mpoa
mbuf_dump txpri hw_vlan_untag txDescrDump
rxDescrDump
D-Link> wan hwsar
disp clear sendoam
D-Link> wan tdebug
Telemex debug : offAbbreviazioni
Codice:
Copyright (c) 2001 - 2006 D-Link C
D-Link> l
D-Link> p
drop
D-Link> r
enableap disableap bssnum bssindex
node ht ate wsc
igmp efuse rtdisplay driverVersion
countryregionabacountrystring countrycode basicrate
txpower disableolbc idletimeout setbssidnum
wmmcapable NoForwardingBTNBIEEE80211H CSPeriod
PreAuth VLANID VLANPriority WpaMixPairCipher
RekeyInterval RekeyMethod PMKCachePeriod ResetCounter
DisConnectSta McastPhyMode McastMcs ShowMcastRate
FixedTxMode LongRetry ShortRetry MeasureReq
TpcReq PwrConstraint qloadclr qloadalarmtimeth
qloadalarmnumthrchanneldisp showmactable dumprf
dumpmac dumpbbp rf mac
bbp pollingmode stat autochannel
ether wan etherdbg tcephydbg
ip bridge dot1q pktqos
show set lan
D-Link> s
adjtime countrycode edit feature
hostname log resetlog stdio
time syslog version view
wdog romreset upnp atsh
diag routeip bridge save
display password default adminname
modelcheck defaultTCrestorepswauthen hangdbg
ledtr68 pppnamelock defaultpwdcheck languagechange
bkrom atshw remotemgropen sptromsize
compileid dhcpprobe dhcpfor2ndusr timeserver
etherportnummasketherportreversesocket filter
ddns cpu snmp
D-Link> t
ver miir miiw config
speed psm mask tx_psm_mode
psmThreshold wakeUpTime emiir emiiw
stoprxclk macreg reset swpatch
regcheck loopback send sendrandom
ping pingechocnt dispflag chkval
forcelink errmonitor errover
D-Link> w
atm node hwsar tdebug
adsl tsarm
D-Link> e
Connessione all'host perduta.
C:\>![[Immagine: attenzione.gif]](http://www.geasvelacolico.it/sites/geasvelacolico.it/files/images/attenzione.gif)
ATTENZIONE! Prima di aggiornare comunicateci la versione installata sul vostro dispositivo!
WARNING! Before you upgrade please tell us the firmware version installed on your device!
Firmware (Mai aggiornare via wireless ma sempre via cavo!!!)
DSL-2680 H/W Ver.: A1 TalkTalk & AOL Broadband
• DSL-2680 A1 1.19t 2015/01/08
[2.12.51.500(E03.AZ.3)3.12.8.182 - 20150107_v006 14:02:38]
Lingue interfaccia web di configurazione: inglese
DSL-2680 Rev. A1 - Firmware 1.19t (Forum Backup) con nota edizione cumulativa ◄ CONSIGLIATO!
• DSL-2680 A1 1.14a 2015/01/08
[2.12.12.1(E03.AZ.3)3.12.8.182 - 20150107_v004 15:03:07]
Lingue interfaccia web di configurazione: inglese
DSL-2680 Rev. A1 - Firmware 1.14a (Taiwan TSD) | Nota edizione cumulativa (Taiwan TSD)
Note:
- in SETUP>ADSL Setup>PPPoA VC-Mux>MTU: 0 in realtà imposta il valore di 1500 e non di 1492;
- in SETUP>ADSL Setup disabilitare i PVC che non vengono utilizzati;
- in ADVANCED>Network Tools disabilitare TR-069 CLIENT.
Elenco pagine nascoste
(09-05-2010, 17:34)m4ss1 Ha scritto: 1) Setup QoS -> http://192.168.1.1/qos.html
2) Gestione Remota -> http://192.168.1.1/scsrvcntr.html
3) Filtro IP in ingresso -> http://192.168.1.1/scinflt.html
4) Filtro IP in uscita -> http://192.168.1.1/scoutflt.html
5) Impostazione ora -> http://192.168.1.1/time.html
6) Controllo parentale -> http://192.168.1.1/ParentalControl.html (purtroppo incompleto; nascosto solo per TT; non esiste in AOL)
DSL-2680 H/W Ver.: A1
• DSL-2680 A1 EU_1.04 2015/08/14
[2.12.33.1(E03.AZ.3)3.12.8.182 - 20150112_v002 16:51:34]
Lingue interfaccia web di configurazione: inglese
DSL-2680 Rev. A1 - Firmware EU_1.04 (Taiwan TSD) | Nota edizione cumulativa (Taiwan TSD)
Note: identica alla versione UK_1.02 2015/01/15
• DSL-2680 A1 EU_1.03_SE 2010/08/25
[2.12.16.0(SRED.D3)3.12.8.7 - 20100802_V001 11:24:00]
Lingue interfaccia web di configurazione: italiano e spagnolo
DSL-2680 Rev. A1 - Firmware EU_1.03_SE (Taiwan TSD) | Nota edizione cumulativa (Taiwan TSD)
• DSL-2680 A1 EU_1.03 2010/08/06 ◄ Montato di serie!
[2.12.16.0(SRED.D3)3.12.8.7 - 20100802_V001 11:24:00]
Lingue interfaccia web di configurazione: inglese e francese
DSL-2680 Rev. A1 - Firmware EU_1.03 (Taiwan TSD) | Nota edizione cumulativa (Taiwan TSD)
Istruzioni per l'aggiornamento
• Scollegare il doppino telefonico dal DSL-2680
• Collegare il router via cavo LAN alla scheda di rete del PC
• Assegnare un IP fisso (assolutamente NO DHCP!) nelle impostazioni della scheda di rete
• Resettare il router dal tastino posto sul retro
• Disabilitare eventuali firewall/antivirus
• Utilizzare Internet Explorer
• Nella configurazione via browser MANTEINANCE>Firmware Update scegliere il firmware scompattato
• Quando l'aggiornamento è completato resettare nuovamente
ATTENZIONE! Se non si resetta prima di avviare la procedura di aggiornamento, specie al passaggio da una versione TT a EU, o viceversa, si rischia di bloccare (mattonizzare/brickare) il router!!!
[NOZIONI DI BASE] Collegare il modem router al PC con cavo Ethernet
[NOZIONI DI BASE] Impostare un indirizzo IP statico
Backup firmware DSL-2680 (TrendChip/Ralink)
(14-03-2010, 22:56)Pondera Ha scritto: Utilizzare il client TFTP!
Aprire una finestra DOS (start>Esegui>"cmd") e connettersi via telnet alla BusyBox:
Codice:telnet 192.168.1.1
Aprire un'altra finestra DOS e nella cartella di tftp.exe digitare:
Codice:tftp -i 192.168.1.1 get ras c:\oldras.bin
Aggiornamento firmware DSL-2680 via TFTP (TrendChip/Ralink)
(03-11-2009, 14:38)Pondera Ha scritto: Utilizzare il client TFTP!
Aprire una finestra DOS (start>Esegui>"cmd") e connettersi via telnet alla BusyBox:
Codice:telnet 192.168.1.1
Aprire un'altra finestra DOS e nella cartella di tftp.exe digitare:
Codice:tftp -i 192.168.1.1 put c:\newras.bin ras
Approfondimenti
DSL-2640R/2740R/2680 - Guida al recovery con seriale
FAQ sull'installazione, configurazione e uso di un router DSL-2x40B\R
DSL-2640R: Router Modem ADSL2+ Wireless G 54
DSL-2740R: Router Modem ADSL2+ Wireless N 300
Normativa italiana Radio LAN
Ora legale & server NTP INRIM
Supporti per il posizionamento verticale
Forum del provider britannico TalkTalk (TT/AOL Broadband fornisce DSL-2680 con box bianco e numerazione fw differente da D-Link)
![[Immagine: d_link_dsl_2680.jpg]](http://s21.postimg.org/o1wf2og1v/d_link_dsl_2680.jpg)
PortForward (fa riferimento al DSL-2680/TT A1 v1.08)
Supporto internazionale D-Link
Pagina prodotto: Italia
Sito FTP: Europa, Germania, Francia, Temp, BcnLab, Polonia, USA, USA-SAP10059
Supporto tecnico: Taiwan TSD, Italia
La prima cosa da leggere in questo forum | Siti globali D-Link
Siate CHIARI SINTETICI E DETTAGLIATI altrimenti non possiamo aiutarvi!!!
N.B. Purtroppo non ho il tempo di rispondere in PVT: 1) usa un motore di ricerca; 2) usa la funzione "Cerca" del forum; 3) chiedi nel forum. GRZ!!!
Questo forum non è un centro assistenza, ma una comunità.
Prima di chiedere a NOI di risolvere il problema che hai TU, chiediti come TU puoi dare una mano a TUTTI.
Siate CHIARI SINTETICI E DETTAGLIATI altrimenti non possiamo aiutarvi!!!
N.B. Purtroppo non ho il tempo di rispondere in PVT: 1) usa un motore di ricerca; 2) usa la funzione "Cerca" del forum; 3) chiedi nel forum. GRZ!!!
Questo forum non è un centro assistenza, ma una comunità.
Prima di chiedere a NOI di risolvere il problema che hai TU, chiediti come TU puoi dare una mano a TUTTI.
![[Immagine: img0047ybf.th.jpg]](http://img69.imageshack.us/i/img0047ybf.jpg/)
![[Immagine: img0241z.th.jpg]](http://img178.imageshack.us/i/img0241z.jpg/)
![[Immagine: img0243mh.th.jpg]](http://img42.imageshack.us/i/img0243mh.jpg/)
![[Immagine: img0056sp.th.jpg]](http://img706.imageshack.us/i/img0056sp.jpg/)
![[Immagine: img0237ix.th.jpg]](http://img440.imageshack.us/i/img0237ix.jpg/)
![[Immagine: img0216z.th.jpg]](http://img100.imageshack.us/i/img0216z.jpg/)
![[Immagine: img0218la.th.jpg]](http://img207.imageshack.us/i/img0218la.jpg/)
![[Immagine: img0219yf.th.jpg]](http://img88.imageshack.us/i/img0219yf.jpg/)
![[Immagine: img0073wl.th.jpg]](http://img37.imageshack.us/i/img0073wl.jpg/)
![[Immagine: img0387xg.th.jpg]](http://img442.imageshack.us/i/img0387xg.jpg/)
![[Immagine: 8107183200_1382310180.jpg]](http://obrazki.elektroda.pl/8107183200_1382310180.jpg)
![[Immagine: 5207604300_1382310380.jpg]](http://obrazki.elektroda.pl/5207604300_1382310380.jpg)
